DAHONの16インチ用フォークを中国オークションサイトで探している時に偶然見つけた【beiou 16インチ カーボンフォーク】が気になるので調べてみました。

http://detail.tmall.com/item.htm?spm=a230r.1.0.0.vYqzrb&id=19802627723&abbucket=7

beiou贝欧碳纤维小轮车休闲车14寸16寸特价BO-CB006A

元々は、この自転車用のフォークのようです。なんかカーボンフレームみたいです。BBハイトが異様に高いのが気になりますが。

http://www.be-s.co.jp/chari_colle/detail/204/

自転車コミュニケーションサービス「チャリコレ!」 – 投稿詳細

なんと過去に所有していたDOPPELEGANGER111(ドッペルギャンガー111)Roadfly(ロードフライ)にこのカーボンフォークを取り付けてカスタマイズしている先人がいらっしゃいました。
フォークに関する情報が【中華カーボンフォーク】としか書かれておらず14インチ用なのか16インチ用なのかわかりませんが、【OLDが74mm】という情報が書かれており、助かります。さらに【18インチホイール】を履かせていることもわかりました。さらに画像を見ると【キャリパーブレーキ】が付いています。ただ使用しているブレーキがわからないのでノーマルアーチのブレーキが使用できるのか?なんかかなり長めのロングアーチが付いているように見えなくもないですが・・・

T23jCHXstaXXXXXXXX_!!1071614481

コラム径も28.6なので1-1/8だから問題無し。恐らく16インチ用を使用していると推測されます。
コラム長が230mmしかないので上に持っていくのにステムでなんとかしているのも見て取れますね。

http://japanese.alibaba.com/product-gs/small-wheel-full-carbon-fork-858346778.html

フルカーボンフォーク-フロントフォーク-japanese.alibaba.com

さらにこのカーボンフォークの図面も見つかりました。
ハブ軸-フォーク股下:204.86mm(archerフォーク:275mm)
ハブ軸-ヘッド取付面:232.85mm(archerフォーク:305mm)
オフセット:35mm

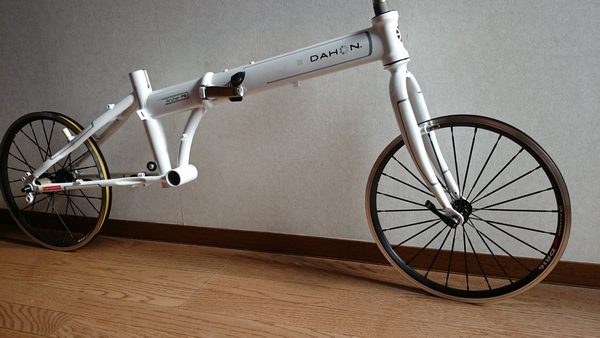

ざっくりとした計算だとarcherのフォークからこのフォークに替えると

75mmも前下りに!!

13-dahon-archer-p8-18inch-2

この状態でBBハイトを測ってみると・・・

13-dahon-archer-p8-18inch-1

230mm

ここから75mm下がるとして230mm-75mm=155?

155mm!!

クランク長(170mm)よりも下回ってしまいましたw

終了( ;´Д`)
